小型LIM成形機（ML-100P）

PRC特注の液状熱硬化性樹脂用成形機。
世界最小クラスのコンパクトスペースでシリコーンのバリレス成形が可能。
イニシャルコスト・リードタイムを抑えた試作が可能であり、少量多品種の量産成形にも適した成形機です。

製品の特徴

1省スペース設計と軽量金型

竪型LIM成形機として世界最小クラスの設置面積を実現。機械を設置する場所を選ばない柔軟性を提供します。また、型サイズ【 90 × 90 × 98 】という小型サイズを実現。その重さは10kg 以下であり、クレーンを使用せずとも簡単に段取り替えを行う事が可能です。さらに、成形機にもワンタッチ搭載システムを装備しております。

2ピーアールシー製シャットオフノズル

ピーアールシー製シャットオフノズルを標準搭載。ピーアールシー製シャットオフノズルとPRC製金型が組み合わさる事でダイレクトゲートによるランナーレス、バリレス成形が可能。

3簡易メンテナンス

射出シリンダの小型化により、メンテナンス作業を大幅に削減。ワンタッチ金型脱着機構を搭載し、作業の効率化を図っています。

4簡単かつ少量多品種生産に適した材料供給システム

LIM成形において非常にコストがかかるのが材料変更時のロス材料。カートリッジガンや1液供給システムを構築することにより材料替えのロスと時間を大幅短縮。

5協働ロボット等による自動成形

外部機器とのIF回路があるため、各種自動機との連動が可能です。自動化を行った事のない会社様でも協働ロボットを使用することにより簡単に自動成形を構築することが可能です。

仕様

※仕様に関しては予告なしに変更となる場合があります。

タイプ	竪型インサート機
型締方式	シングルトグルリンク方式
最大型締力	29kN（3 tonf）
射出方式	プランジャー方式
プランジャー径	φ16mm
プランジャーストローク	35mm
最大射出量	4cc（シリコーンゴム）
最大射出圧力	20MPa
金型	専用カセット金型
金型サイズ	幅90×奥行90×高さ98mm
金型質量	7kg（参考値）

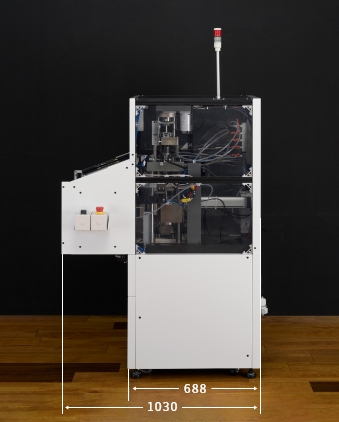

本体サイズ	幅689×奥行1030×高さ1810mm
本体質量	250kg
金型スライドユニット	標準装備
移動用キャスター	標準装備
運転モード	自動成形運転・手動運転・自動パージ運転
電源	3相200V 30A 50/60Hz
タイプ	竪型インサート機
